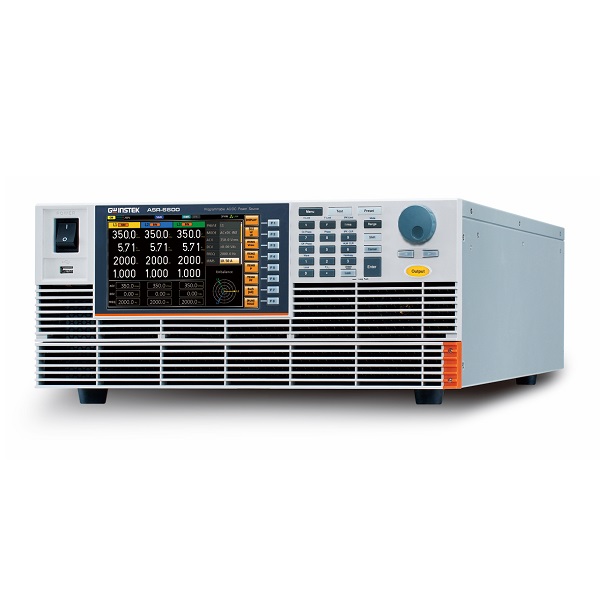

Nguồn AC/DC hiệu suất cao GW INSTEK ASR-6600

Mức đầu vào
Loại nguồn: Một pha; Có thể lựa chọn kết nối ba pha, Delta hoặc Y
Dải điện áp: 200 Vac đến 240 Vac ±10 % điện áp pha (Delta: L-L, Y: L-N)
Dải tần số: 47 Hz đến 63 Hz
Hệ số công suất: 0.95 trở lên (điển hình)
Hiệu suất: 80 % trở lên
Công suất tiêu thụ tối đa: 8 kVA hoặc thấp hơn
Đầu ra AC: Đầu ra nhiều pha

*Đầu ra một pha
Công suất đầu ra: 6kVA
Chế độ: IP2W
Chế độ cài đặt: --
Điện áp pha:
  - Dải cài đặt:
0.00 V đến 175.0 V / 0.0 V đến 350.0 V (sóng sin và sóng vuông), Độ phân giải cài đặt: 0.01 V / 0.1 V
0.00 Vpp đến 500.0 Vpp / 0,00 Vpp đến 1000 Vpp (sóng tam giác và tùy ý), Độ phân giải cài đặt: 0.01 Vpp / 0.1 Vpp / 1 Vpp
  - Độ chính xác: ±(0.3 % của bộ + 0.5V/1V)
Phạm vi cài đặt điện áp đường dây: --
Dòng điện tối đa: 60A/30A
Dòng điện cực đại tối đa: Gấp bốn lần dòng RMS tối đa
Hệ số công suất tải: 0 đến 1 (pha sớm hoặc pha trễ, 45 Hz đến 65Hz)
Tần số:
   - Dải cài đặt: Chế độ AC: 15.00 Hz đến 2000.0 Hz, Chế độ AC+DC: 1.00 Hz đến 2000.0 Hz, Độ phân giải cài đặt: 0.01 Hz / 0.1 Hz
   - Độ chính xác: ± 0.01% giá trị đặt
   - Độ ổn định: ± 0.005%
Đầu ra trên phạm vi cài đặt pha: biến 0.0° đến 359.9° (Có thể chọn Tự do / Cố định), 0.1° (1 Hz đến 500 Hz), 1° (500 Hz đến 2000 Hz)
Phạm vi cài đặt pha tắt đầu ra: Biến 0.0° đến 359,9° (Có thể chọn Tự do / Cố định), 0.1° (1 Hz đến 500 Hz), 1° (500 Hz đến 2000 Hz)
Phạm vi thiết lập của góc pha: --
Độ chính xác của góc pha: --
Độ lệch DC: ± 20 mV (điển hình)

* Đầu ra nhiều pha
Công suất đầu ra: 1P3W: 4 kVA ; 3P4W: 6 kVA
Chế độ: 1P3W; 3P4W (kết nối chữ Y)
Chế độ cài đặt: Độc lập, Cân bằng
Điện áp pha:
  - Dải cài đặt:
0,00 V đến 175.0 V / 0.0 V đến 350.0 V (sóng sin và sóng vuông), Độ phân giải cài đặt: 0.01 V / 0.1 V
0.00 Vpp đến 500.0 Vpp / 0.00 Vpp đến 1000 Vpp (sóng tam giác và tùy ý), Độ phân giải cài đặt: 0.01 Vpp / 0.1 Vpp / 1 Vpp
  - Độ chính xác: ±(0.3 % của bộ + 0.5V/1V)
Phạm vi cài đặt điện áp đường dây:
    - 1P3W: 0.00 V đến 350.0 V /0.00 V đến 700.0 V3P4W: 0.00 V đến 303.1 V /0.00 V đến 606.2 V(sóng sin và sóng vuông)
       Cài đặt Độ phân giải: 0.01 V /0.1 V
    - 1P3W: 0.00 Vpp đến 1000 Vpp /0.00 Vpp đến 2000 Vpp3P4W: 0.00 Vpp đến 866.0 Vpp /0.00 Vpp đến 1732 Vpp(sóng tam giác và tùy ý)
       Cài đặt Độ phân giải: 0.01 Vpp /0.1 Vpp / 1 Vpp
Dòng điện tối đa: 20A/10A
Dòng điện cực đại tối đa: Gấp bốn lần dòng RMS tối đa
Hệ số công suất tải: 0 đến 1 (pha sớm hoặc pha trễ, 45 Hz đến 65Hz)
Tần số:
   - Dải cài đặt: Chế độ AC: 15.00 Hz đến 2000.0 Hz, Chế độ AC+DC: 1.00 Hz đến 2000.0 Hz, Độ phân giải cài đặt: 0.01 Hz / 0.1 Hz
   - Độ chính xác: ± 0.01% giá trị đặt
   - Độ ổn định: ± 0.005%
Đầu ra trên phạm vi cài đặt pha: biến 0.0° đến 359.9° (Có thể chọn Tự do / Cố định), 0.1° (1 Hz đến 500 Hz), 1° (500 Hz đến 2000 Hz)
Phạm vi cài đặt pha tắt đầu ra: Biến 0.0° đến 359.9° (Có thể chọn Tự do / Cố định), 0.1° (1 Hz đến 500 Hz), 1° (500 Hz đến 2000 Hz)
Phạm vi thiết lập của góc pha: (đầu ra nhiều pha)
    - 1P3W: Pha L2: 0° đến 359.9°
    - 3P4W: Pha L2: 0° đến 359.9°
                  Pha L3: 0° đến 359.9°
     Cài đặt độ phân giải: 0.1°
Độ chính xác góc pha ( đầu ra nhiều pha):
45 Hz đến 65 Hz: ±1.0°
15 Hz đến 2000 Hz: ±2.0°
Độ lệch DC: ± 20 mV (điển hình)
Đầu ra DC (Chỉ đầu ra một pha)
Công suất đầu ra: 6kW
Chế độ: Đầu ra nổi, đầu cuối N có thể được nối đất
Điện áp:
   -Dải cài đặt: -250.0 V đến +250.0 V / -500.0 V đến +500.0 V, Độ phân giải cài đặt: 0.01 V / 0.1 V
   - Độ chính xác: ±(|0.3 % của bộ| + 0.3 V/0.6 V)
Dòng điện tối đa: 60A/30A
Dòng điện cực đại tối đa: Gấp bốn lần dòng điện tối đa
Độ ổn định đầu ra, tổng độ méo sóng Hài, thời gian điện áp đầu ra và nhiễu gợn
Điều chỉnh đường dây: ± 0.1% trở xuống (Điện áp pha)
Quy định tải:
±0.1 V / ±0.2 V, @DC (chỉ đầu ra một pha)
±0.1 V / ±0.2 V, @45 Hz đến 65 Hz (điện áp pha, 0 đến 100%, qua đầu ra)
±0.5 V / ±1.0 V, @tất cả các tần số khác (điện áp pha, 0 đến 100%, qua đầu ra)
Độ méo đầu ra: <0.3 % @1Hz đến 100Hz, <0.5 % @100,1 Hz đến 500 Hz, <1 % @500,1 Hz đến 2000 Hz
Thời gian đáp ứng điện áp đầu ra: Nhanh: 50 µs (điển hình); trung bình: 100 µs (điển hình) ; Chậm: 300 µs (điển hình)
Độ ồn gợn sóng: 0.5 Vrms / 1 Vrms (TYP)

Hướng dẫn nhanh
Hướng dẫn an toàn
Nắp đầu cuối đầu vào
Nắp đầu cuối đầu ra
Tấm đồng cho đầu vào kết nối delta (Mark 1)
Tấm đồng cho đầu vào kết nối một pha và Y (Mark 2)
Tấm đồng cho đầu vào kết nối delta (Mark 3)
Tấm đồng cho đầu ra 1P (Mark 4)
Bộ chuyển đổi giá đỡ GRA-451-E (EIA)
Cáp USB (Cáp USB 2.0 Loại A - Loại B, khoảng 1,2M)

Ngay từ thời điểm Alpha Go đánh bại nhà vô địch cờ vua con người bằng khả năng tính toán siêu tốc độ, công nghệ trí tuệ nhân tạo (AI) đã phát triển nhanh chóng trên toàn thế giới. Ngày nay, các máy chủ có chức năng AI tiên tiến xử lý lượng dữ liệu khổng lồ theo kiến ​​trúc tính toán tốc độ cao gồm 2 CPU + 8 GPU.

Tuy nhiên, máy chủ AI cần một lượng điện năng lớn để duy trì tính toán tốc độ cao! Để đáp ứng nhu cầu này, công suất, mật độ và hiệu quả của nguồn điện máy chủ đã được cải thiện đáng kể. Các mô-đun nguồn máy chủ công suất cao cần chuyển đổi hiệu suất cao và tiết kiệm điện năng tiêu thụ. Có thể sử dụng thiết kế đầu vào một pha AC, đầu vào HVDC 400V hoặc đầu ra điện áp DC tăng cường để đạt được mục đích này.

Để đảm bảo tính ổn định của nguồn điện khi máy chủ công suất cao đang hoạt động, các mô-đun nguồn có thông số kỹ thuật nguồn dự phòng có thể hoán đổi nóng (như CRPS) đã được ứng dụng rộng rãi trong các giá đỡ máy chủ. Các mô-đun nguồn có chức năng dự phòng yêu cầu phải thử nghiệm nhiều mô-đun nguồn cùng một lúc để đảm bảo rằng tất cả các mô-đun có thể duy trì hoạt động bình thường trong quá trình sản lượng điện cao. Do sự thay đổi nhanh chóng trong quá trình phát triển nguồn điện máy chủ, GW Instek đã phát triển dòng sản phẩm chủ lực hoàn toàn mới ASR-6000 để đáp ứng nhu cầu của khách hàng.

Đặc trưng
