Máy hiện sóng số SIGLENT SDS1202X-E (200MHz; 2CH+EXT; 1GSa/s)
Siglent
SDS1202X-E sử dụng công nghệ SPO (Super Phosphor Oscilloscope) thế hệ mới cung cấp hiệu suất và độ trung thực tín hiệu tuyệt vời. Tiếng ồn của hệ thống cũng thấp hơn so với các sản phẩm tương tự trong ngành. Nó đi kèm với phạm vi đầu vào theo chiều dọc tối thiểu là 500 uV/div, hệ thống kích hoạt kỹ thuật số cải tiến với độ nhạy cao và độ rung thấp cũng như tốc độ chụp dạng sóng là 400.000 khung hình/giây (chế độ trình tự).
SDS1202X
-E cũng sử dụng chức năng hiển thị phân loại cường độ 256 cấp và chế độ hiển thị nhiệt độ màu không có trong các kiểu máy khác trong lớp này. Sản phẩm máy hiện sóng mới nhất của SIGLENT hỗ trợ nhiều chế độ kích hoạt mạnh mẽ bao gồm kích hoạt bus nối tiếp. Giải mã nối tiếp miễn phí và bao gồm IIC, SPI, UART, CAN và LIN. Lịch sử ghi dạng sóng và kích hoạt tuần tự cho phép ghi và phân tích dạng sóng mở rộng. Một bổ sung mạnh mẽ khác là chức năng toán học 1 Mpt FFT mới mang lại cho SDS1202X-E độ phân giải tần số rất cao khi quan sát phổ tín hiệu. Thiết kế mới cũng bao gồm một bộ đồng xử lý phần cứng cung cấp các phép đo nhanh chóng và chính xác. Các tính năng và hiệu suất của SDS1202X-E mới của SIGLENT không thể sánh được ở bất kỳ nơi nào khác trong mức giá này.
[caption id="" align="alignnone" width="264"]
Máy hiện sóng số SIGLENT SDS1202X-E (200MHz; 2CH+EXT; 1GSa/s)[/caption]
Các tính năng chính SIGLENT SDS1202X-E
- Kích hoạt thông minh: Edge, Slope, Pulse Width, Window, Runt, Interval, Timeout (Dropout) và Pattern
- Kích hoạt và giải mã bus nối tiếp miễn phí: IIC, SPI, UART, RS232, CAN và LIN
- Kích hoạt video và hỗ trợ HDTV
- Tiếng ồn nền thấp và thang điện áp 500 μV / div đến 10 V / div
- 10 loại phím tắt một nút, hỗ trợ Cài đặt tự động, Mặc định, Con trỏ, Đo lường, Cuộn, Lịch sử, Hiển thị/Kiên trì, Xóa quét, Thu phóng và In
- Chế độ thu thập phân đoạn (Trình tự), chia độ dài bản ghi tối đa thành nhiều phân đoạn (tối đa 80.000), theo các điều kiện kích hoạt do người dùng đặt, với phân đoạn thời gian chết rất nhỏ để ghi lại sự kiện đủ điều kiện.
- Chức năng ghi dạng sóng lịch sử (History), độ dài dạng sóng được ghi tối đa là 80.000 khung hình
- Chức năng đo tự động trên 38 thông số, hỗ trợ Thống kê, Đo cổng, Đo toán học, Đo lịch sử và Đo tham chiếu
- 1 Mpts FFT
- Đo lường và toán học thực sự có thể sử dụng tất cả 14 Mpts bộ nhớ
- Phím đặt sẵn có thể được tùy chỉnh cho cài đặt người dùng hoặc “mặc định” của nhà sản xuất
- Chế độ xóa bảo mật
- Chức năng Pass/Fail dựa trên phần cứng tốc độ cao
- Màn hình TFT-LCD 7 inch lớn với độ phân giải 800 * 480
- Nhiều loại giao diện: USB Host, USB Device (USB-TMC), LAN (VXI-11), Pass/Fail, Trigger Out
- Hỗ trợ lệnh điều khiển từ xa SCPI
- Hiển thị đa ngôn ngữ và trợ giúp nhúng
- Điều khiển trình duyệt/trang web tích hợp để theo dõi phần mềm miễn phí (chỉ dành cho kiểu máy 4 kênh)
- Chức năng vẽ biểu đồ bode điều khiển bộ tạo bên ngoài (bộ tạo SIGLENT SDG hoặc SAG, chỉ dành cho kiểu máy 4 kênh)
Độ dài bản ghi lên tới 14 Mpts
Sử dụng các công nghệ Thu phóng dựa trên phần cứng và độ dài bản ghi lên tới 14 Mpts, người dùng có thể sử dụng tốc độ lấy mẫu cao hơn để thu được nhiều tín hiệu hơn và sau đó nhanh chóng phóng to để tập trung vào khu vực quan tâm.
[caption id="" align="alignnone" width="437"]

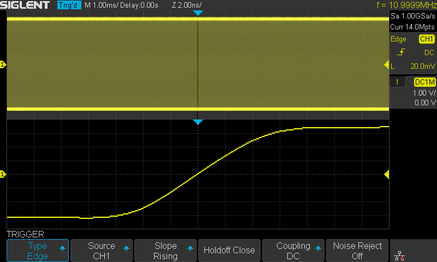

Độ dài bản ghi lên tới 14 Mpts[/caption]
Tốc độ chụp dạng sóng Lên tới 400.000 wfm/s
Với tốc độ chụp dạng sóng lên tới 400.000 wfm/s (chế độ tuần tự), máy hiện sóng có thể dễ dàng chụp các sự kiện có xác suất xảy ra thấp.
[caption id="" align="alignnone" width="437"]
Tốc độ chụp dạng sóng Lên tới 400.000 wfm/s[/caption]
Accessoires Máy hiện sóng số SIGLENT SDS1202X-E Bao Gồm:
1 x Máy hiện sóng Siglent SDS1202X-E
2 đầu dò 200MHz
1 x Thẻ bảo hành
1 x Dây nguồn
1 x Cáp USB
1 x Hướng dẫn sử dụng nhanh
