Máy đo điện trở bề mặt điện trở khối TREK 152-1

Giá (chưa VAT):

42.432.000 đ

Giá (đã VAT):

46.675.200 đ

Thương hiệu:

TREK

Model:

152-1

Xuất xứ:

Bảo hành:

12 tháng

Kích thước:

Khối lượng:

0.5 kg

Đơn vị tính:

Cái

VAT:

10 %

Tổng quan Máy đo điện trở bề mặt điện trở khối TREK 152-1

Máy đo điện trở Trek Model 152-1 được thiết kế để đo chính xác điện trở bề mặt hoặc thể tích trên nhiều loại vật liệu dẫn điện, tiêu tán năng lượng và cách điện. Model 152-1 sử dụng kỹ thuật đo phù hợp với một số tiêu chuẩn của Hiệp hội ANSI/ESD để đo điện trở bề mặt, điện trở suất và điện trở thể tích bao gồm STM2.1 cho quần áo, STM4.1 cho bề mặt làm việc, STM 7.1 cho sàn, STM11.11 đối với vật liệu phẳng, STM11.12 cho điện trở thể tích [IEC 61340-2-3] và STM11.13 cho phép đo điện trở hai điểm. Có sẵn nhiều cấu hình điện cực của đầu dò đo để thực hiện phép đo điện trở bề mặt, phép đo điện trở thể tích hoặc được sử dụng để tính toán máy đo điện trở suất bề mặt. Máy đo điện trở bề mặt/thể tích Trek Model 152-1 được thiết kế để đo chính xác điện trở bề mặt hoặc thể tích trên nhiều loại vật liệu dẫn điện, tiêu tán năng lượng và cách điện. Nó có độ chính xác đo lường đặc biệt và phạm vi đo lường rộng. Khi được sử dụng với đầu dò vòng đồng tâm 152P-CR-1 được thiết kế độc đáo của Treks, Model 152-1 có độ chính xác đo vượt trội và phạm vi đo rộng từ 103 đến 1013 ôm bằng cách sử dụng đầu dò điểm-điểm hoặc đầu dò điện trở hai điểm để đo bề mặt nhỏ. Các đầu dò được mua riêng. Các giá trị điện trở đo được hiển thị rõ ràng trên màn hình LCD có độ tương phản cao bằng cách sử dụng ký hiệu khoa học. Điện áp thử nghiệm điện cực cho (các) đầu dò đo lường có thể lựa chọn công tắc cho hoạt động 10 V hoặc 100 V để phù hợp với các yêu cầu riêng của các tiêu chuẩn và điều kiện thử nghiệm của Hiệp hội ANSI/ESD. Điện áp thử nghiệm đã chọn được hiển thị trên màn hình LCD. Model 152-1 có trọng lượng nhẹ và di động, đồng thời có thể được vận hành bằng pin bên trong hoặc được kết nối với nguồn điện dòng AC bằng bộ khử pin. thiết bị cung cấp khả năng vận hành dễ dàng nhất quán ngay cả ở các giá trị điện trở rất cao. Model 152-1 có trọng lượng nhẹ, di động và có thể hoạt động bằng pin hoặc nguồn điện AC với bộ khử pin. [caption id="attachment_765363" align="alignnone" width="600"]

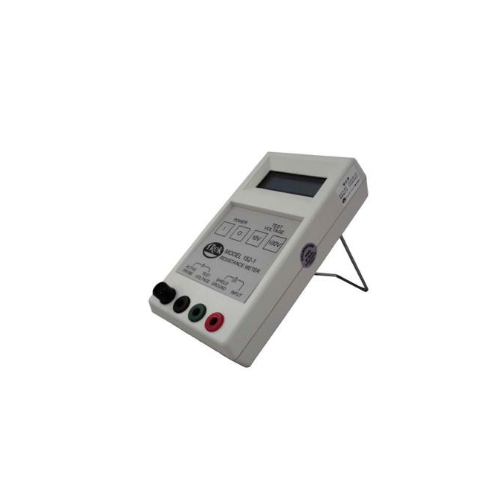

Máy đo điện trở bề mặt điện trở khối TREK 152-1[/caption]

Bộ điều hợp thử nghiệm đi bộ 152-1

Bộ điều hợp thử nghiệm đi bộ [CN 1K039 ] dành cho Máy đo điện trở Model 152 và Máy đo điện trở/Thể tích 152-1 cho phép phân tích các mức điện trở trên cơ thể người.Có thể đo điện trở của một người với mặt đất trong môi trường điện tử bằng Bộ điều hợp thử nghiệm đi bộ Trek. Thử nghiệm này cung cấp dữ liệu đo lực cản thực tế trên một người ở nhiều vị trí. Thử nghiệm này đảm bảo thực hành an toàn ESD, chẳng hạn như các phép đo điện trở "Hệ thống cơ thể tiếp đất" STM 97.1, đang được triển khai đúng cách và điện trở thích hợp đang được duy trì. Liên hệ với Nhà máy để biết thêm thông tin.

HIỆU SUẤT

Phạm vi đo 10 E3 đến 10 E13 ohms. Độ chính xác của phép đo (số đọc) Ở 25 °C ±10 °C ở 20% đến 70% Độ ẩm tương đối: Đầu dò Point-to-Point [ Model 152AP-5P] Phạm vi 10 E3 đến 10 E12 ohm, ±5% số đọc LCD, 10 E13 phạm vi ohm, ± 8% số đọc LCD. Đầu dò vòng đồng tâm [Model 152P-CR-1] và Đầu dò điện trở hai điểm [Model 152P-2P] Phạm vi 10 E3 đến 10 E11 ohm, ±5% giá trị đọc LCD, phạm vi 10 E12 đến 10 E13 ohm, ±10% LCD đọc. Kiểm tra điện cực đầu dò Người dùng có thể lựa chọn điện áp 10 V hoặc 100 V, ±2%. Kiểm tra giới hạn dòng điện Giới hạn dưới 13 mA trong phạm vi 10 V và dưới 1,7 mA trong phạm vi 100 V.

Đầu dò thử nghiệm / phụ kiện

Model 152AP-5P Test Probes 2.27 kg. (5 lb.) (bộ hai đầu dò) Có sẵn để thực hiện các phép đo điện trở bao gồm các tiêu chuẩn ANSI/ESD-STM4.1 (đo điểm-điểm hoặc đo điện trở tiếp đất). Đầu dò điện trở hai điểm Model 152P-2P Thực hiện phép đo trên diện tích bề mặt quá nhỏ để đo bằng đầu dò thông thường. Model 152P-CR-1 Đầu dò vòng đồng tâm bề mặt/thể tích Đo điện trở bề mặt và thể tích của vật liệu theo tiêu chuẩn IEC hoặc ESDA. Công tắc ba (3) vị trí trên đầu dò chọn phép đo điện trở BỀ MẶT hoặc điện trở THỂ TÍCH bằng điện cực bên ngoài ĐƯỢC BẢO VỆ hoặc KHÔNG ĐƯỢC BẢO VỆ. Phép đo điện trở bề mặt / thể tích Đầu dò điện trở, 3mm x 25,4mm Bộ hai đầu dò thu nhỏ [CN 17540] có thể cầm tay và định vị ngẫu nhiên. Bộ tấm thử nghiệm (bao gồm hai tấm riêng biệt) Việc sử dụng các tấm này [CN 17530] được mô tả trong các tiêu chuẩn ESD STM11.12 và IEC 61340-2-3. Tấm dẫn điện (5" x 5"/127 mm x 127 mm) Tấm dẫn điện bằng thép không gỉ (có đầu nối phích cắm chuối nhỏ). Tấm cách điện (5,4" x 5,4"/ 137 mm x 137 mm) Hoạt động như một bề mặt cách điện.
