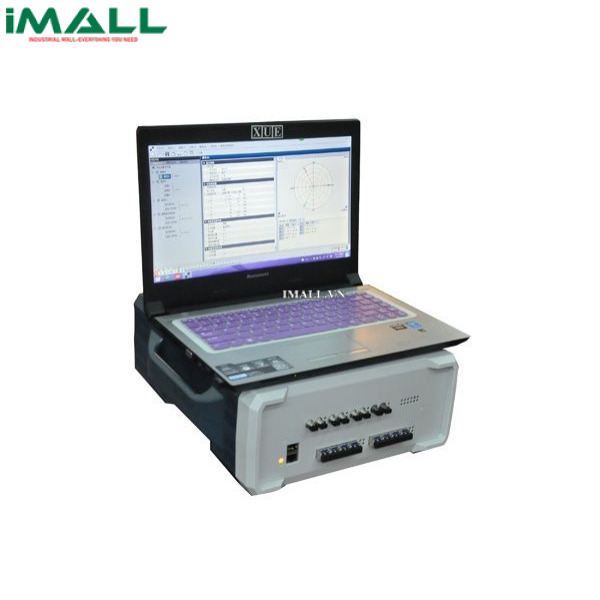

Hệ thống kiểm tra rơle bảo vệ quang kỹ thuật số HV HIPOT GDJB-61850

Thông số kỹ thuật

Nguồn:  AC 220 V, biến thiên cho phép: -20% ~ 15%; tần số: 50Hz, độ biến thiên cho phép: -4% ~ 2%; dạng sóng: sóng hình sin, hệ số biến dạng≤5%;  DC 110 V/220 V, biến thiên cho phép: -20% ~ 15%; hệ số gợn <5%; Giao diện:  Kết nối Ethernet  Model: 10 / 100Base-Tx;  Cổng: 2 cổng;  Kiểu giao diện: RJ45;  Sợi quang Ethernet  Model: 100Base-FX/1000Base-FX;  Cổng: 8 cặp cổng;  Kiểu giao diện: LC;  Cổng nối tiếp cáp quang FT3  Tiêu chuẩn: IEC60044-7/8;  Cổng: 6 cổng gửi, 1 cổng nhận;  Kiểu giao diện: ST;  Giao diện đồng bộ  Kiểu giao diện: ST;  Độ lệch thời gian: <±1μs;  Giao diện đồng bộ hóa Cascading  Cổng: 1- chiều cho B-code, 1- chiều cho RS485 (trong chế độ phụ thuộc, có thể nhập, xuất);  Kiểu giao diện: thiết bị đầu cuối phoenix; Tiếp điểm đầu ra nhị phân  Số lượng: 4 đôi;  Loại: tiếp điểm trống;  Công suất đầu ra: 250V (AC/DC)/0.5A;  Thời gian vận hành: <3ms; Tiếp điểm đầu vào nhị phân  Số lượng: 8 đôi;  Loại: 20 ~ 250V(DC)hoặc tiếp điểm trống;  Tần số lấy mẫu: 10kHz;  Độ phân giải thời gian: 100μs;  Thời gian chống rung: 0~25ms;  Lỗi timing: ±0.1ms(0.001s~1s), ±0.01%(1s~1.5x105s);  Max timing: 1.5x105s Đầu vào tín hiệu nhỏ tương tự:  Kênh: 12;  Dải điện áp: ± 10V;  Độ chính xác điện áp: 0.1%;  Dò…
